基于LORA技术,集创云物联推出新型智慧农业无线灌溉系统



什么是LORA?

        简单说就是一种无线传输技术,具有高性能、远距离、低功耗、支持大规模组网、测距和定位等特点。

        智慧农业是农业的高级阶段,LORA技术是传输技术的高级手段。

        在此基础上,集创云科技公司研发出一套新型智慧农业无线灌溉系统。该系统运用了基于扩频通信的超远距离、低功耗LORA无线传输技术,对农业中环境温度、湿度、光照强度、土壤墒情等参数进行实时监控,分析处理传感器数据信息,实现智能化灌溉。

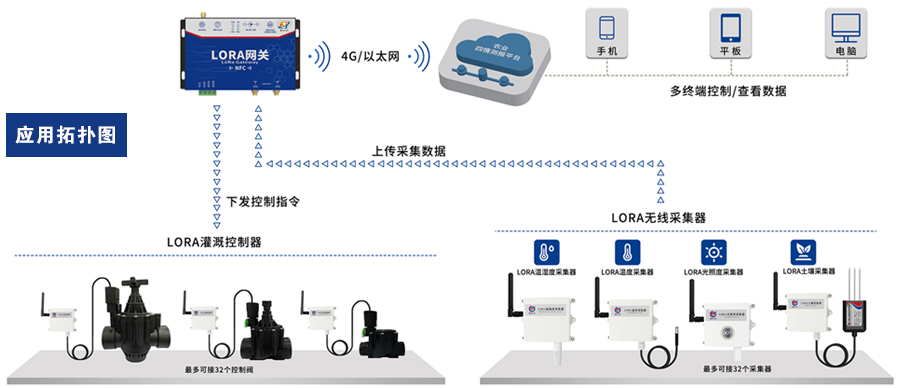

一、方案拓扑图

智慧浇灌(图1)

二、方案优势

    (1)内置电池,续航三年。

    (2)电磁阀秒开秒关。

    (3)无线LORA组网,3KM传输,无需现场布线。

    (4)多种控制模式:远程手动、自动、定时。

三、方案构成

        该方案由LORA温湿度采集器、LORA土壤温湿度采集器、LORA光照度采集器、LORA485数据采集器、LORA网关、LORA阀门控制器、农业四情测报平台组成。通过LORA无线传输技术将采集到的农业环境数据通过LORA网关以4G/以太网/RS485方式上传到农业四情测报平台上,进行实时数据的查看及控制。

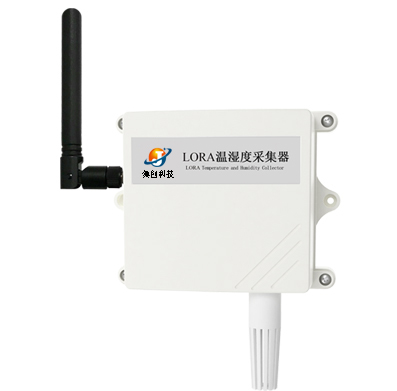

(1)LORA温湿度采集器RS-WS-LORA-2-*

        LORA温湿度采集器是一款低功耗LORA温湿度测点。产品采用公司独有的LORA无线通信协议,通信上即避免了信号传输过程中测点之间的相互干扰,又避免了传统无线设备通信传输距离过短、穿透性不足、功耗高的问题。主要特点如下:

        高精度采集温湿度,温度 ±0.5℃(25℃),湿度 ±3%RH(60%RH,25℃)。

        可对自身的电量、信号、数据进行实时监测并通过 LORA 无线通信方式上传。

        通用 3.6V 锂亚电池,电池可更换。

        IP65 防护等级,可于室外使用。

智慧浇灌(图2)

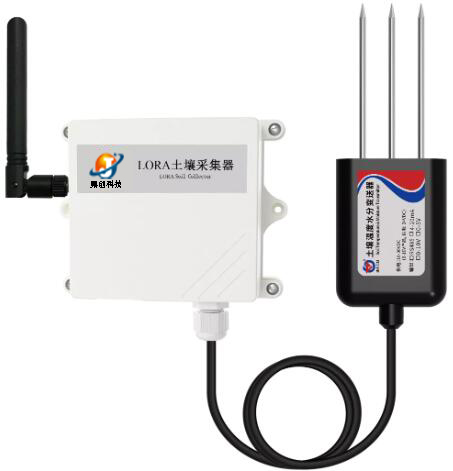

(2)LORA土壤温湿度采集器RS-TR-LORA-2-*:LORA土壤温湿度采集器是一款低功耗LORA土壤温度水分测点。产品采用公司独有的LORA无线通信协议。其中土壤温度水分变送器采用特殊处理的不锈钢材料制作的电极,受土壤含盐量影响较小,适用于各种土质,可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。

        采用 LORA 扩频通信技术,传输距离远,抗干扰能力强,功耗低。

        测量精度高,响应速度快、互换性好,探针插入式设计保证测量精确,性能可靠。

        可对自身的电量、信号、数据进行实时监测并通过 LORA 无线通信方式上传。

智慧浇灌(图3)

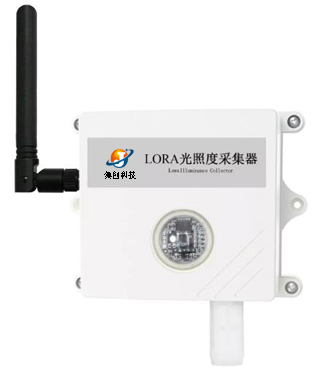

(3)LORA光照度采集器RS-GZ-LORA-2-200000:LORA光照度采集器是一款低功耗LORA环境光照度测点。产品采用公司独有的LORA无线通信协议。配置高精度感光芯片,输出数值计量单位为Lux,量程范围0~20万Lux。

        采用LORA扩频通信技术,传输距离远,抗干扰能力强,功耗低。

        测量精度高,测量范围广,响应速度快、互换性好。

        可对自身的电量、信号、数据进行实时监测并通过 LORA 无线通信方式上传。

智慧浇灌(图4)

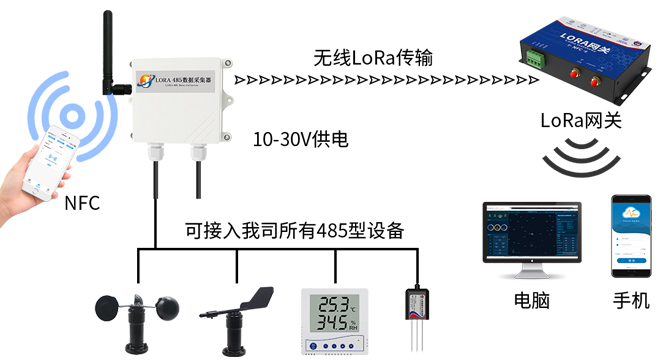

(4)LORA485数据采集器RS-485-LORA-2

        LORA无线数据采集器是一款基于 LORA 无线扩频通信技术的工业级数据采集器,可通过485 总线可将我司所有的 RS485 型的变送器(温湿度、水浸、断电检测、烟感等)接入采集器,最多可连接 4 台 485 型设备,并将数据实时上传至LORA网关,由LORA网关上传至我司提供的免费农业四情测报平台(farm.0531yun.cn)或者客户自己的服务器。

        设备支持NFC近场通讯技术,可通过手机配置软件“碰一碰 NFC 配置”进行配置和读取实时值,方便快捷。

        可对自身的信号,实时数据进行实时监测,连接LORA网关后可通过我司农业四情平台远程监测实时数据。
智慧浇灌(图5)


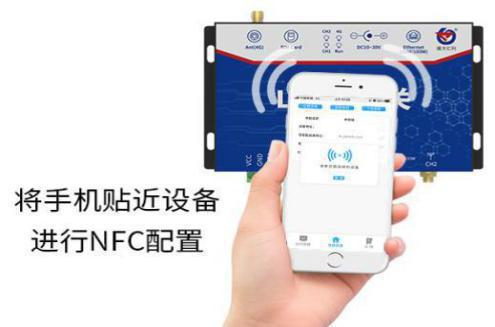

(5)LORA网关RS-LG-200-*

        LORA网关采用金属钣金外壳,自带屏蔽抗干扰,现场运行更稳定。采用LORA扩频通信技术,多信道通信,增强链路通讯稳定性,增加穿透及传输能力的同时采用特有加密技术确保不被监听、控制可靠,杜绝错误操作。可以配对32路采集器和32路无线阀门,进行3km的传输。直流 10~30V 宽电压供电,现场可采用电源适配器供电或太阳能供电系统供电,可上传至我司提供的平台或用户自己开发的平台,具有远程升级功能,可现场进行功能定制远程升级。

智慧浇灌(图6)

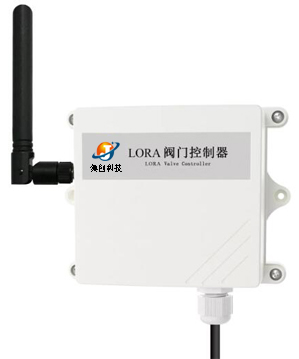

(6)LORA阀门控制器RS-VPL-LORA-2

        LORA阀门控制器是一款低功耗的脉冲阀门控制器。LORA阀门控制器同样使用了无线LORA组网,传输距离视距3km,无需布线,内置电池,低功耗,可连续工作3年,可以实现对脉冲电磁阀的控制,响应速度秒开秒关。

        LORA阀门控制器与LORA网关搭配可对脉冲电磁阀实现基于平台的远程智能控制。具备手动、自动、定时三种控制模式。设备提供免费二次开发资料。

        供电方面选择3.6V 锂亚电池即插即用,电池可更换,使用19000mah锂亚电池每天控制 3-4 次,可使用 3-4 年。对自身的电量,信号,及实时数据通过 LORA 无线通信方式上传。

智慧浇灌(图7)

(7)农业四情测报平台farm.0531yun.cn

        农业四情测报平台是集灌溉、虫情、苗情、墒情、孢子监测于一体的在线监控平台。

        该平台可以通过账号密码在不同终端登录,实现对监测点位置、设备类型的实时监测,还可以通过手机、Pad、计算机等信息终端向管理者推送实时监测信息、历史数据曲线查看、告警信息,方便工作人员及时维护,提高其的稳定性和可靠性。

智慧浇灌(图8)

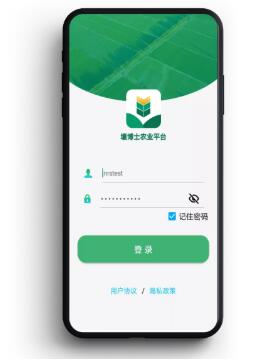

(8)壤博士农业平台

        为方便移动端用户监测数据,我司研发推出“壤博士”农业平台APP,使用与农业四情测报平台一致的账号密码登录,即可实时监测该账号下的设备数据,方便用户随时随地查看。

        通过手机APP“壤博士”可一键控制上万个设备,支持设备故障、异常报警、离线告警、实时数据查看、历史数据查看等功能,功能强大。

智慧浇灌(图9)

四、方案功能

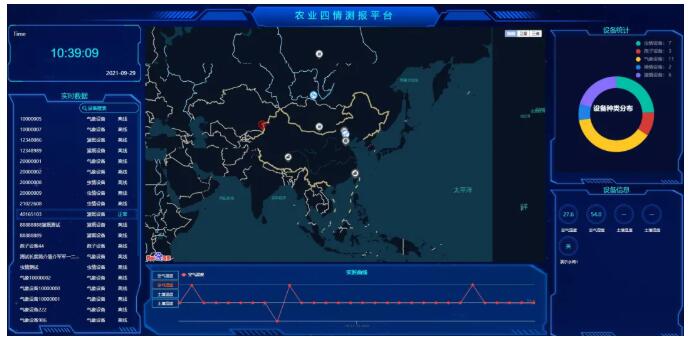

(1)大屏可视化:可以投屏显示、自动刷新、滚动播放所有设备信息。

智慧浇灌(图10)

(2)电子地图:电子地图显示设备位置、在线状态等,方便工作人员查看设备所在地点。

智慧浇灌(图11)

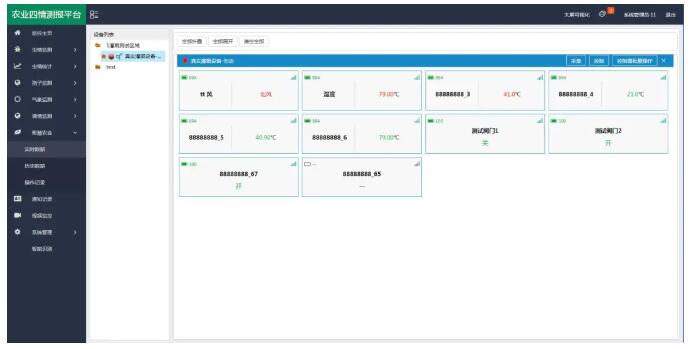

(3)实时监测:设备24小时持续工作,管理人员可实时监测、查看数据。

智慧浇灌(图12)

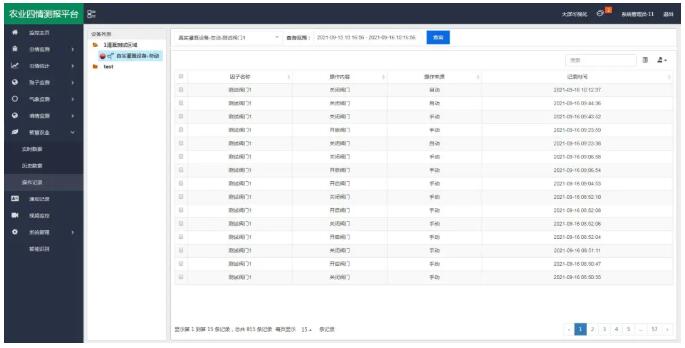

(4)智能控制:工作人员无需到现场,在网页端就可选择自动或手动开关阀门。

智慧浇灌(图13)

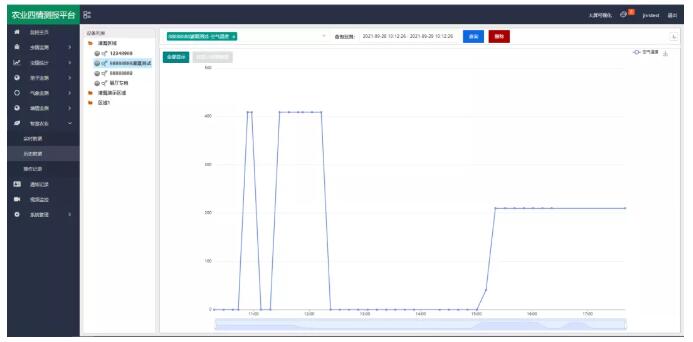

(5)历史数据查询:支持查询多个时间段的历史数据及数据曲线图等,可以导出、下载。

智慧浇灌(图14)

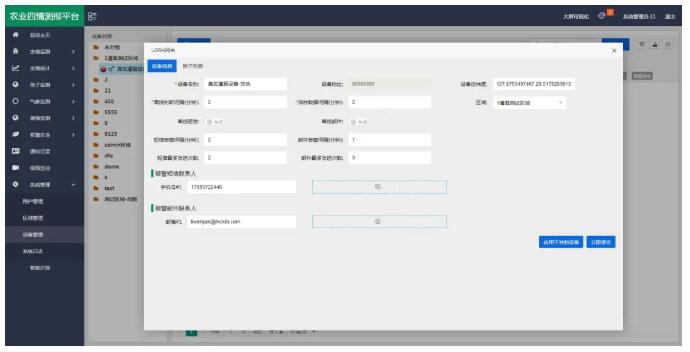

(6)超限告警:超过设限值系统就会自动告警,及时通知管理人员。

智慧浇灌(图15)

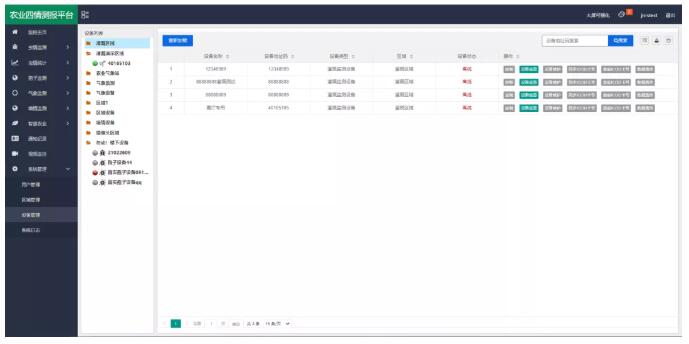

(7)远程管理:管理人员可通过手机端、电脑端进行设备管理,数据统计。

智慧浇灌(图16)

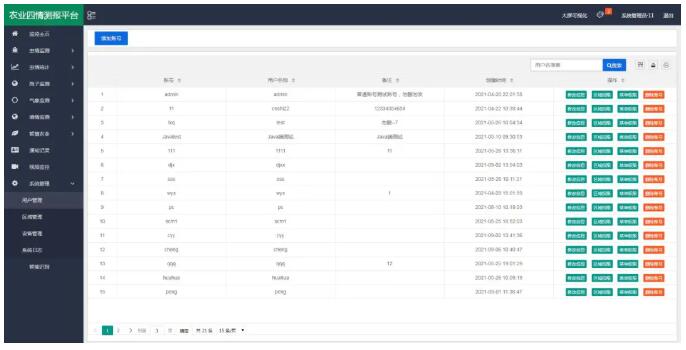

(8)账号分级:多个账号可分级管理,一个主账号下可分配多个子账号,账号等级不同,操作/查看权限不同。

智慧浇灌(图17)

、系统应用

        该方案广泛应用于农业大田、温室大棚、果园菜田、花卉苗圃、城市公园景区、市政道路绿化、高尔夫球场、园区绿化等场景,支持定制,根据不同项目需求定制所需解决方案。
