农业生产环境在线监测系统



一、环境背景:

        农业生产环境中的空气温湿度、光照度、氧气、二氧化碳等气象要素对作物具有多尺度、全方位、多层次的影响,并且是正面影响和负面影响并存的方式。

        随着科学技术的发展,在现代农业中,很多种植者借助物联网、传感器、云计算等技术,通过使用温湿度变送器、光照度变送器等环境监测设备,对农业生产环境中的对农作物生长具有重要影响的气象要素进行实时监测,及时获取它们的实时信息,以便在种植过程中做到趋利避害,为作物的生长创造一个良好的生长环境。

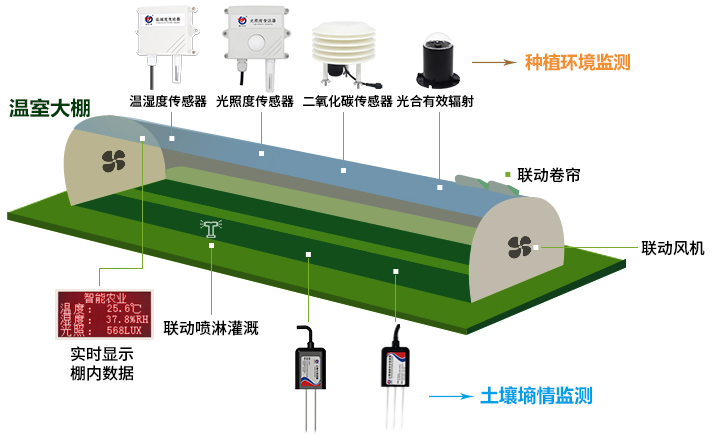

智慧农业(图1)

二、农业生产环境监测系统的内容介绍:

        农业生产环境监测系统由棚内环境监测和园区环境监测组成,它能够综合监测空气温湿度、光照度、紫外线、土壤温湿度、土壤氮磷钾、土壤PH,及一氧化碳、氧气等多项环境要素。在具体使用中,农业生产环境监测系统从种植园区的实际需求出发,根据它需要监测的环境要素进行组装。

        棚内环境监测主要通过农业温室气象站RS-FQXZ-M-*实现。我司研制的农业温室气象站通过ModBus-RTU主站接口连接空气温湿度,土壤温度水分,土壤氮磷钾、光照度、各类气体等监测设备,并收集这些监测设备采集的实时数据,一方面通过LED屏实时显示,另一方面将这些数据通过GPRS/4G上传至监控平台。

        园区环境监测通过自动气象站RS-QXZ*-M*-*实现。我司生产的自动气象站能够监测空气温湿度、风速风向、光照度、降雨量、四气两尘等多项气象要素,及土壤温湿度、氮磷钾、PH值等多项土壤参数,支持220V市电与太阳能板+蓄电池两种供电方式。使用时,可依据农业园区的具体情况,选择不同的供电方式。

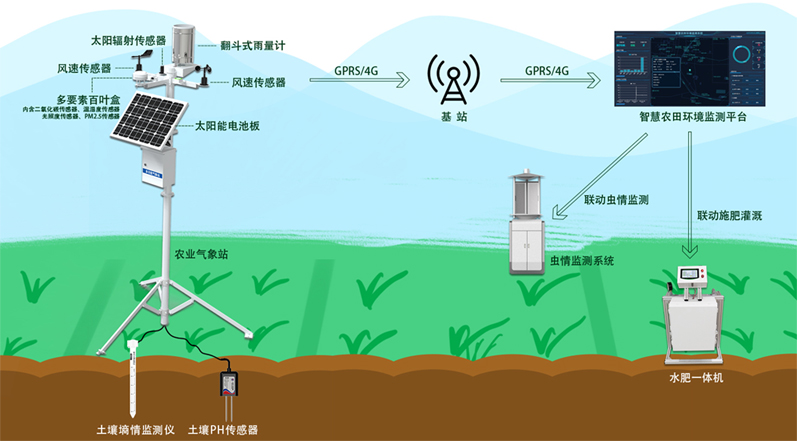

智慧农业(图2)

三、农业生产环境监测系统具有以下五大优势:

    (1)自动采集:在此系统中使用的空气温湿度、光照度、降雨量、土壤温湿度、土壤PH等传感器,能够自动识别感应区域,并迅速发出指令,精确地采集各个要素的实时信息,并按一定的规律将信息转化为可读信息并上传至远程监控软件,供种植者查看。

    (2)智能控制:此系统由各类监测设备、环境监控主机、工控模块及监控软件组成。通过主机和云平台可双重设置各监测要素的上下限值,一旦系统确定数值超限,会命令主机给M88工控模块发送智能联动命令,如若棚内的一氧化碳浓度过高,工控模块会自动开启卷帘等通风设备,待浓度恢复到安全值范围内时,工控模块则自动关闭它。

    (3)全方位监测:农业生产环境监测系统包括气象环境监测、土壤多要素监测、视频监控及水肥一体灌溉控制等部分,这些部分相辅相成,共同为作物生长创造一个良好的生长环境。我司研制的网络视频字符叠加器RS-ZF-ETH匹配所有标准Modbus-RTU通信设备,最多可同时支持4台摄像机叠加,最多可接入16台485设备,摄像头底层协议对接,不影响原有视频信号,实时显示监视现场的数据变化。

    (4)远程管理:环境监控云平台是此系统的远程监控软件,支持电脑界面、手机APP、微信公众号等多种登录方式,种植者通过平台界面可对安装的所有监测设备实行远程管理,如查看所有设备的工作状态,添加各要素的限值。

    (5)数据支持:www.jcy-iot.com作为远程管理中心,云平台采用物联网、云计算及大数据等技术开发,种植者登录成功后,可查看环境各要素的实时监测数据,不受时间地点的限制;通过曲线图或仪表盘的形式查看已存储的历史数据(包括报警记录),并支持某一时间段的数据下载。

        随着科技的进步和发展,我国的农业种植逐渐向现代化方向发展,监测设备的使用解放了更多的劳动力,同时也提高了农业生产率和农业效益。
